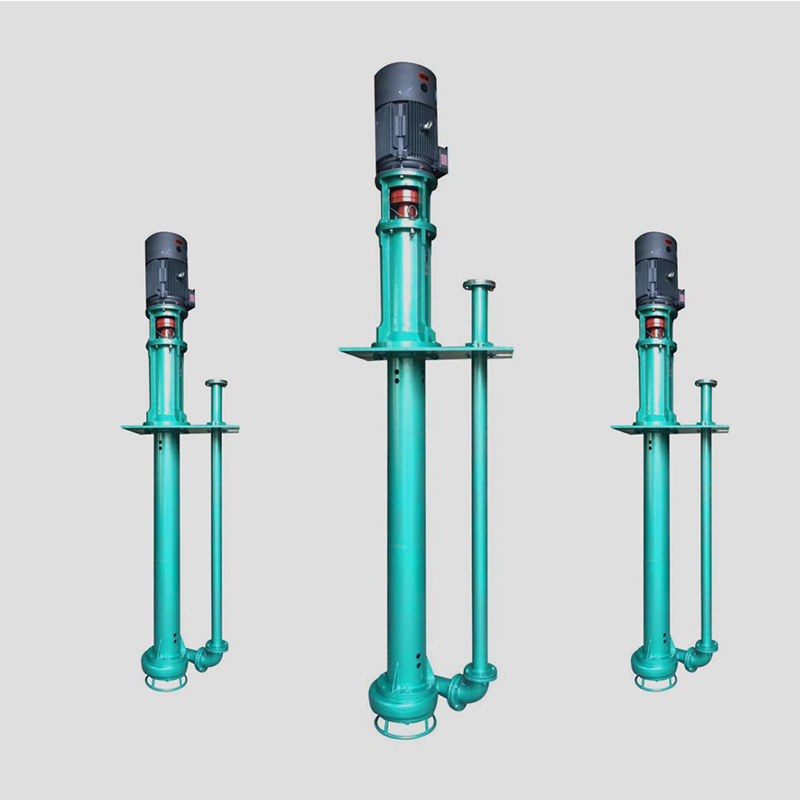

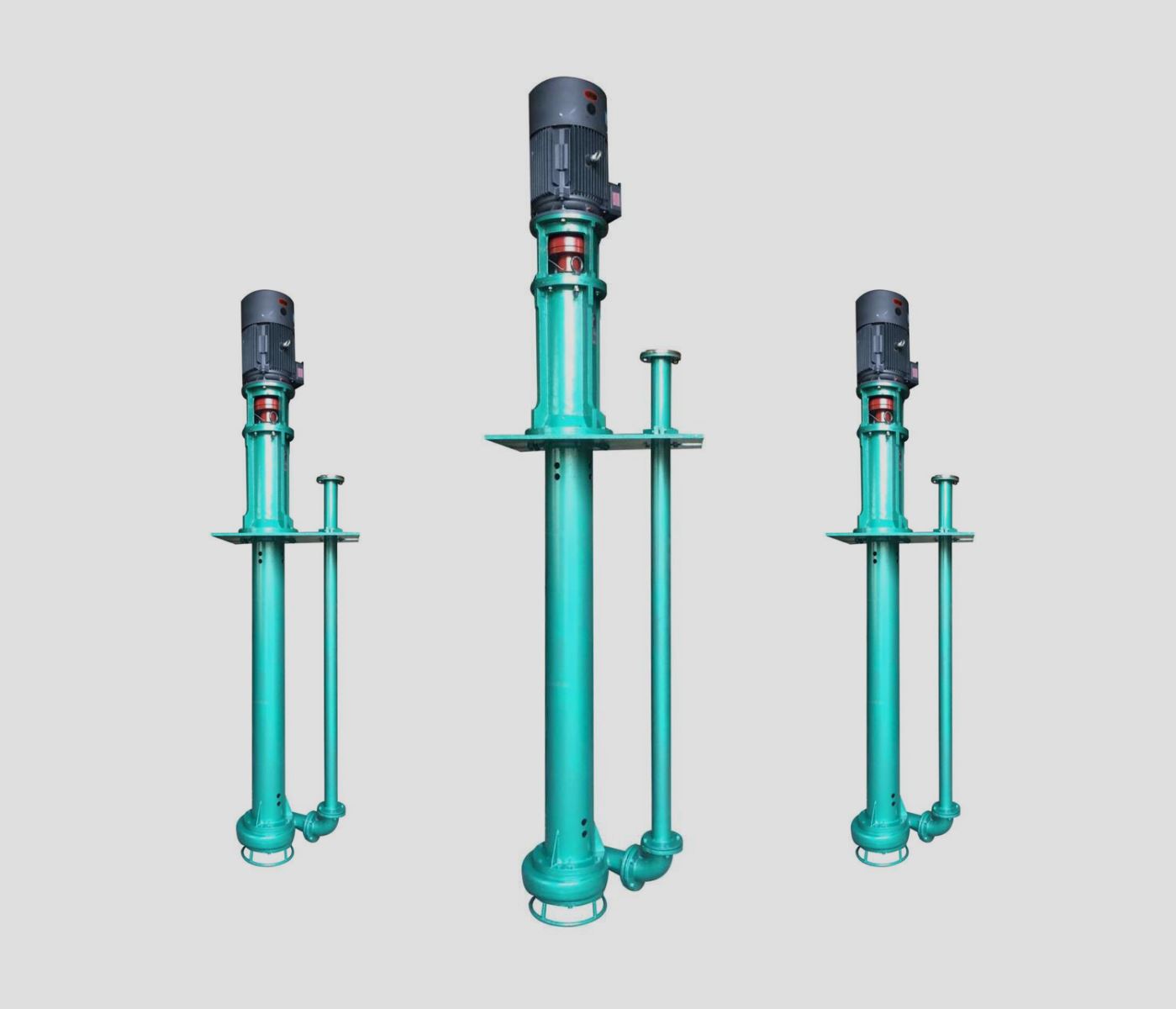

Погружной насос
Погружной насос в первую очередь подходит для перекачивания коррозионных, крупнозернистых и высококонцентрированных шлаковых пульп. Он широко применяется в металлургии, горнодобывающей промышленности, угольной промышленности, электроэнергетике, производстве строительных материалов, охране окружающей среды и других отраслях.

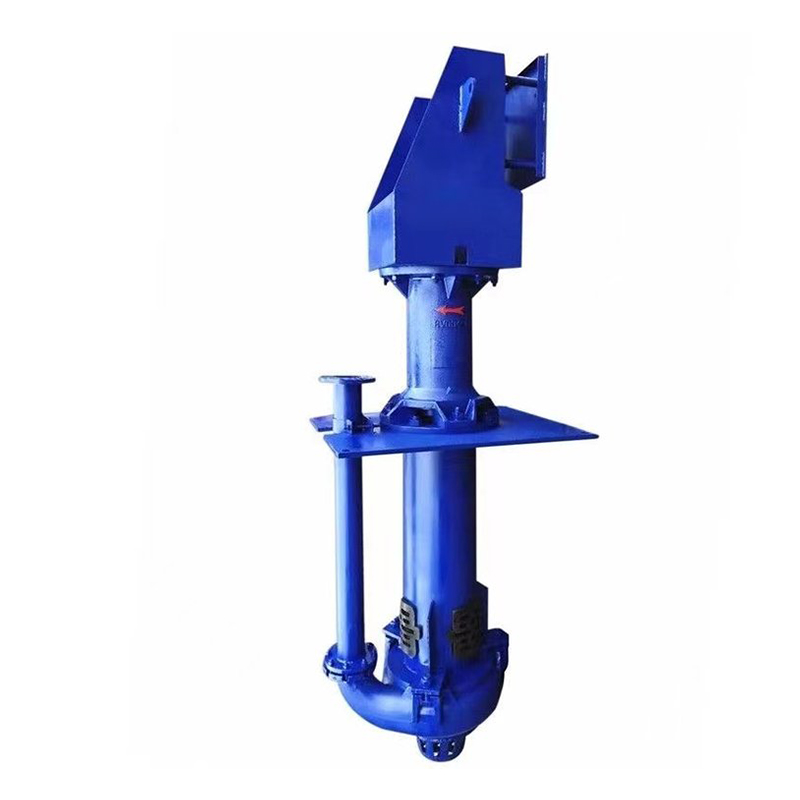

Насос типа СП – это вертикальный центробежный шламовый насос. Входное отверстие насоса направлено вертикально вниз, а выходное – вертикально вверх с другой стороны насоса. Насос состоит из нижнего фильтра, корпуса насоса, рабочего колеса, вала, защитной пластины, кронштейна и других деталей. Верхняя часть насоса опирается на подшипник; насос установлен под жидкостью без уплотнения вала, а проточные части изготовлены из износостойких материалов.
Типы привода этого насоса: БД и округ Колумбия, то есть ременной и прямой привод через муфту. Глубина погружения в жидкость может быть определена в соответствии с фактическими потребностями пользователя в пределах типоразмера.
Если смотреть со стороны всасывающего отверстия насоса, он вращается против часовой стрелки.

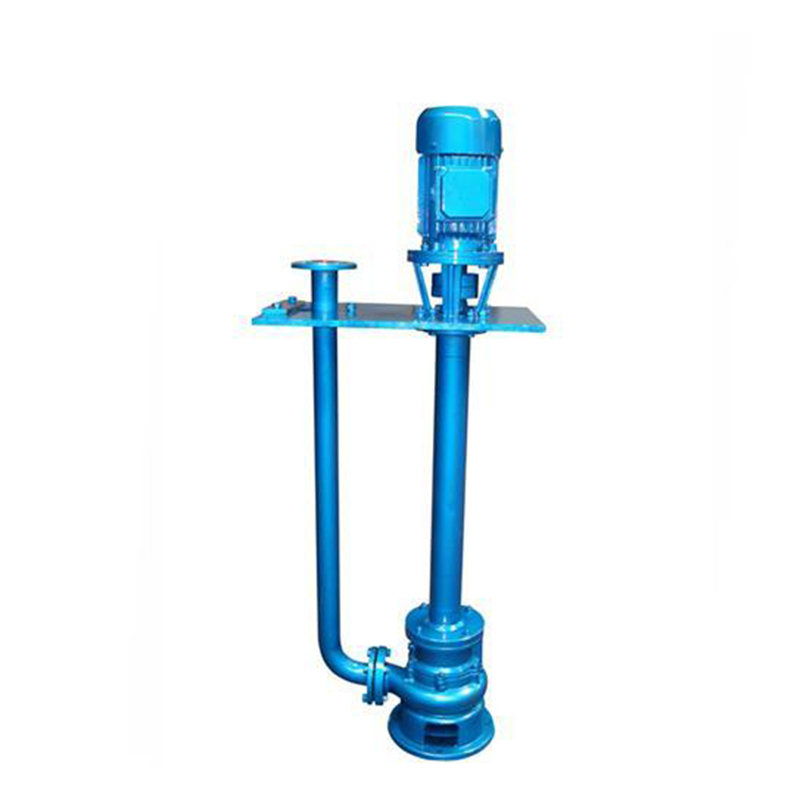

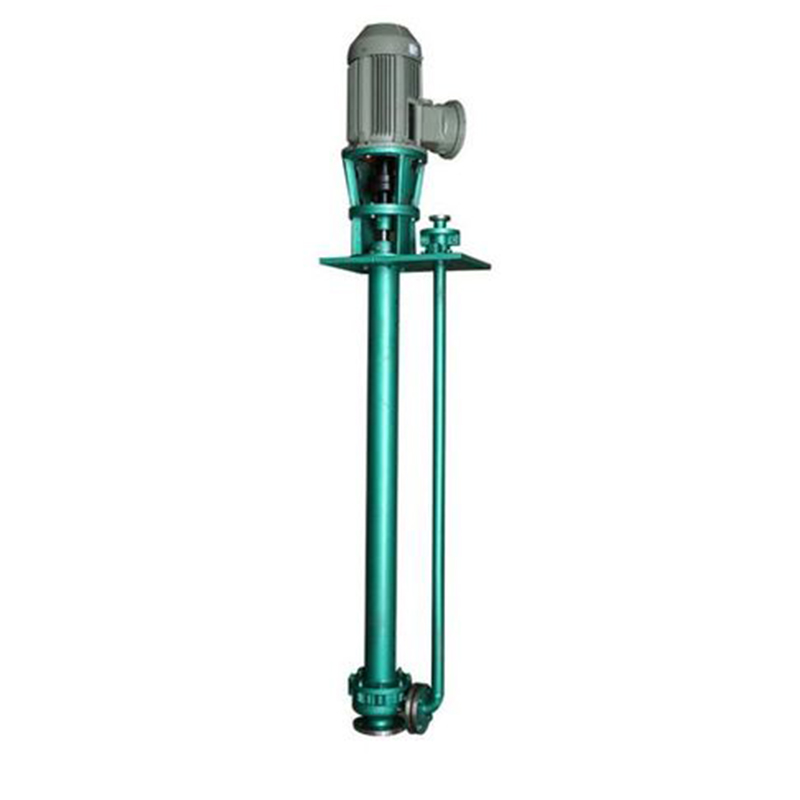

Погружной шламовый насос – это вертикальный центробежный шламовый насос, работающий под водой и предназначенный для перекачивания абразивных, крупнозернистых и высококонцентрированных шламов. Он не требует уплотнения вала или гидрозатвора и может работать без сбоев даже при недостаточном расходе всасывания.
Детали насоса, контактирующие с рабочей средой, изготовлены из износостойкого металла. Детали, погружаемые в жидкость, имеют резиновое покрытие, что позволяет перекачивать шламы с абразивными, но не угловатыми частицами.

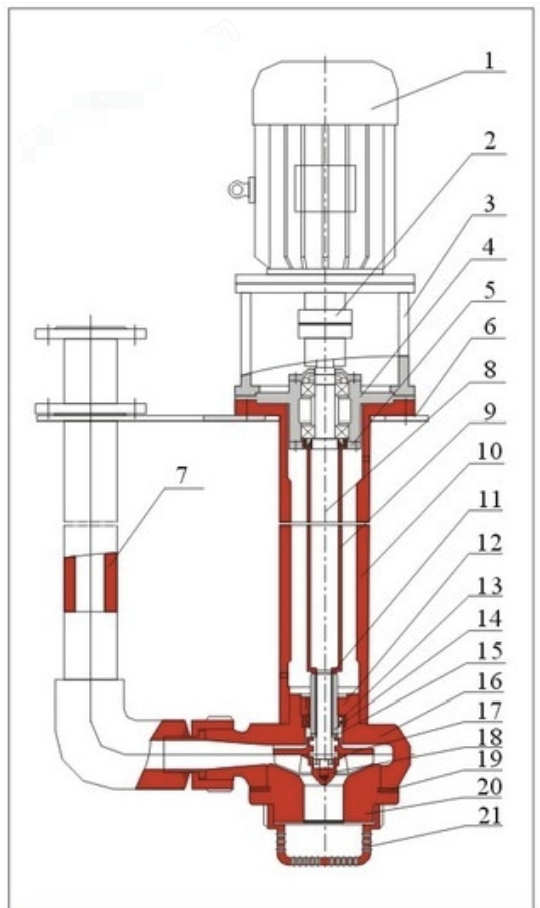

Нет. | Имя | Материал |
|---|---|---|
1 | Мотор | Двигатель B5 серии Y |
2 | Муфта | ХТ200 |
3 | Кронштейн | ХТ200 |
4 | Гнездо подшипника | ХТ200 |
5 | Нижняя боковая крышка | |
6 | Монтажная пластина | Сталь А3 |
7 | Выпускная труба | Полипропилен + Стекловолокно |
8 | Главный вал | 45# Сталь |
9 | Втулка вала | Полипропилен |
10 | Соединительная трубка | Полипропилен или стекловолокно |
11 | Прокладка втулки | Фторкаучук |
12 | Разъемное кольцо | СВМПЭ |
13 | Кольцо типа К | Фторкаучук |
14 | Рукав | Керамика на 99% из оксида алюминия |
15 | Прокладка рабочего колеса | Фторкаучук |
16 | Корпус насоса | СВМПЭ или полипропилен |
17 | Рабочее колесо | СВМПЭ + 1Х18Н9Т |
18 | Сборка стопорной гайки | Сталь А3 + СВМПЭ |
19 | Прокладка крышки насоса | Фторкаучук |
20 | Крышка насоса | СВМПЭ или полипропилен |
21 | Крышка фильтра | Полипропилен |
Длина приводного вала насоса или всасывающей трубы может быть изменена в зависимости от высоты пульпы. Благодаря различным скоростям вращения и различным вариантам конфигурации насос оптимально работает в различных условиях, обеспечивая длительный срок службы, высокую эффективность и способность решать различные сложные задачи транспортировки.
Модель насоса | Расход (м³/ч) | Высота (м) | Скорость (об/мин) | Мощность двигателя (кВт) | Длина погружения (м) |
|---|---|---|---|---|---|
25-5-20 | 5 | 20 | 2900 | 1.5 | 1-2,5 |
32-10-20 | 10 | 20 | 2900 | 2.2 | - |
40-10-30 | 10 | 30 | 2900 | 4 | - |
50-20-30 | 20 | 30 | 2900 | 5.5 | - |
65-30-20 | 30 | 30 | 2900 | 7.5 | - |
65-30-50 | 30 | 50 | 2900 | 15 | - |
65-30-80 | 30 | 80 | 2900 | 22 | - |
80-50-30 | 50 | 30 | 2900 | 11 | - |
80-50-50 | 50 | 50 | 2900 | 18.5 | - |
80-40-80 | 40 | 80 | 2900 | 30 | - |
100-80-30 | 80 | 30 | 2900 | 18.5 | - |
100-80-50 | 80 | 50 | 2900 | 30 | - |
10-60-80 | 60 | 80 | 2900 | 45 | - |
125-120-30 | 120 | 40 | 2900 | 30 | - |
125-120-50 | 120 | 50 | 2900 | 45 | - |
125-120-80 | 120 | 80 | 2900 | 75 | - |
150-150-32 | 150 | 32 | 2900 | 30 | - |
150-200-25 | 200 | 25 | 2900 | 37 | - |
150-150-45 | 150 | 45 | 2900 | 45 | - |
150-150-75 | 150 | 75 | 2900 | 75 | - |
200-350-25 | 350 | 25 | 2900 | 45 | - |
Примечание:Глубина погружения для большинства моделей не была указана в вашем исходном списке. Этот параметр был указан только для модели дддххх25-5-20". Если у вас есть данные о глубине погружения для других моделей, пожалуйста, предоставьте их для более полной таблицы. Обозначение моделей насосов (например, 25-5-20) сохранено в том виде, в котором оно предоставлено, поскольку часто содержит коды производителя для диаметра входного отверстия, расхода, напора или других конструктивных особенностей.
